Modurol

Yn y diwydiant modurol, mae tiwbiau dur di-staen yn cael eu cymhwyso'n helaeth mewn systemau gwacáu, llinellau tanwydd a brêc, systemau EGR, pibellau turbocharger, cylchedau hydrolig, a gwahanol gydrannau strwythurol.

TORICHyn cyflenwi ystod eang o atebion dur di-staen, gan gynnwys pibell ddi-dor, pibell wedi'i weldio, tiwbiau capilari, tiwbiau di-dor manwl gywir, a thiwbiau torchog, i fodloni gofynion perfformiad a pheirianneg amrywiol gweithgynhyrchwyr modurol.

P'un a ydych yn chwilio ampibellau gwacáu, llinellau brêc anhyblyg, llinellau tanwydd, neu bibellau system hydrolig, mae TORICH yn cynnig datrysiad un stop.

Mae TORICH yn cyflenwi tiwbiau dur gwrthstaen perfformiad uchel ar gyfer y sector modurol, gydadiamedrau allanolyn amrywio o4 i 127 mmatrwch waliaurhag0.5 i 3.0 mm. Gall cynhyrchion gael eu gweithgynhyrchu'n bwrpasol yn seiliedig ar luniadau, samplau, neu fanylebau technegol i fodloni gofynion amrywiol OEMs a chyflenwyr Haen 1.

Rydym yn cyflenwi tiwbiau dur di-staen modurol mewn graddau 304/304L/316L/321, dwplecs (2205/2507), ac aloion nicel dethol, yn seiliedig ar ofynion cymhwyso megis systemau brêc, tanwydd, oeri a EV.

Wedi'i gynhyrchu yn unol â safonau ASTM A269 / A213 / A249, EN 10216/10305, DIN 2391, a JIS G3446, gyda lluniad OEM llawn a gofynion IATF 16949.

Gellir olrhain yr holl ddeunyddiau a'u dilysu ar gyfer pwysau, ymwrthedd cyrydiad, a chywirdeb dimensiwn mewn cymwysiadau modurol.

Ceisiadau Tiwbiau Dur Di-staen Modurol



System wacáu

Ateb Tiwb: Tiwb di-staen wedi'i Weldio, tiwb hirgrwn, tiwb plygu, tiwb a ffurfiwyd ar gyfer systemau llwybro gwacáu.

Graddau Nodweddiadol: 409L / 439 / 441 / 304 / 321

Ystod Maint: 25–127 mm (OD); 0.8–3.0 mm (WT)

Safonau: ASTM A554, ASTM A268, EN 10312

Ansawdd Cyraeddadwy: Gwrthiant beicio thermol Mwy na neu'n hafal i 800 gradd; weldio cywirdeb sefydlog o dan blinder dirgryniad; gan ffurfio ailadroddadwyedd ±0.3-0.5 mm

System EGR

Ateb Tiwb: Tiwb EGR tymheredd uchel / tiwb plygu manwl gywir

Graddau Nodweddiadol: 304 / 316L / 321

Ystod Maint: 12–50 mm (OD); 0.8–2.5 mm (WT)

Safonau: ASTM A269, ASTM A213, EN 10217-7

Ansawdd Cyraeddadwy: Cyfradd gollwng Llai na neu'n hafal i 0.5 cc/mun; goddefgarwch plygu ±0.2-0.4 mm; ymwrthedd sioc thermol hyd at 700 gradd cylchoedd

Pibell Turbocharger

Ateb Tiwb: Pibell hwb Turbo / tiwb llif aer plygu manwl gywir

Graddau Nodweddiadol: 304 / 321 / 316L

Ystod Maint: 25–90 mm (OD); 0.8–2.5 mm (WT)

Safonau: ASTM A554, ASTM A269

Ansawdd Cyraeddadwy: Cywirdeb dimensiwn ±0.3 mm; garwedd arwyneb Ra Llai na neu'n hafal i 1.6 μm; selio sefydlog o dan bwysau hwb Yn fwy na neu'n hafal i 2–3 bar

Llinell Tanwydd a Hylif

Ateb Tiwb: trachywiredd bach-diamedr tanwydd / tiwbiau hydrolig

Graddau Nodweddiadol: 304 / 316L

Ystod Maint: 4–25 mm (OD); 0.5–2.0 mm (WT)

Safonau: ASTM A269, ASTM A632, EN 10305-1

Ansawdd Cyraeddadwy: Glanweithdra ISO Dosbarth 7–8 cyfatebol; ymwrthedd pwysau Yn fwy na neu'n hafal i 200–400 bar; goddefgarwch dimensiwn ±0.05-0.15 mm

Oeri EV / Rheolaeth Thermol

Ateb Tiwb: Tiwb oeri glân / tiwb plygu dolen thermol EV

Graddau Nodweddiadol: 304 / 316L

Ystod Maint: 6–25 mm (OD); 0.5–1.5 mm (WT)

Safonau: ASTM A269, ASTM A554

Ansawdd Cyraeddadwy: Tinder gollyngiadau Llai na neu'n hafal i 10⁻⁶ mbar·L/s; goddefgarwch plygu ±0.2-0.3 mm; cydnawsedd oerydd-sefydlogrwydd tymor hir Mwy na neu'n hafal i 10 mlynedd

Cydrannau Tiwb Di-staen Precision

Ateb Tiwb: Torri-i-hyd / plygu / diwedd-cydrannau tiwbiau OEM a ffurfiwyd

Graddau Nodweddiadol: 304 / 316L / 321

Ystod Maint: 4–80 mm (OD); 0.5–3.0 mm (WT)

Safonau: ASTM A269, ASTM A554, Lluniadau Cwsmer

Ansawdd Cyraeddadwy: Cysondeb swp Cpk Mwy na neu'n hafal i 1.33; goddefgarwch dimensiwn ±0.1-0.3 mm; Arolygiad dimensiwn 100% ar gyfer nodweddion critigol

1. Torri Precision

• Rheolaeth goddefgarwch hyd llym: Mae cywirdeb hyd yn cyrraedd ±0.05mm gyda diwedd-perpendicularity wyneb Llai na neu'n hafal i 0.03mm, yn cwrdd yn llawn â gofynion clirio'r cynulliad ar gyfer cysylltwyr piblinellau modurol.
• Burr{0}}diwedd rhydd-gwyneb gorffen: Wedi'i gyflawni trwy brosesau deburring a-archwiliad wyneb diwedd, gan ganiatáu ar gyfer defnydd ar unwaith yn y cynulliad.
• Cysondeb swp: Wedi'i sicrhau gan system arolygu ansawdd trwyadl, gyda gwyriad hyd o fewn yr un swp o Llai na neu'n hafal i 0.02mm.

2. Ffurfio Diwedd Tiwb

• Ffynnu: fflachiadau sengl a dwbl SAE/DIN (45 gradd / 90 gradd); yn sicrhau selio dibynadwy ar gyfer systemau brêc a thanwydd pwysedd uchel.
• Glain: Diwedd a{0}}gleiniau llithro i'w cadw'n ddiogel gyda chlipiau a gosodiadau-cyswllt cyflym.
• Cyfnewid / Lleihau: Gostyngiad grisiog neu dapro ar gyfer gosod pibell a ffitiadau trawsnewid.
• Yn ehangu: Ehangu unffurf neu grisiog ar gyfer cymalau casgen ac integreiddio bloc falf; yn cefnogi geometregau diwedd arferiad.

3. Plygu Tiwb

• Plygu -radiws sengl: Plygu radiws cyson-(min. R Mwy na neu'n hafal i 1.0D); crychau-rhydd a chrac-ffurfio rhydd ag ofaledd Llai na neu hafal i 5% ar gyfer perfformiad llif sefydlog.
• Plygu -radiws lluosog: Troadau radiws lluosog mewn un broses barhaus ar gyfer llwybro cymhleth; dim angen weldio, gan wella cywirdeb a dibynadwyedd.
• 3D CNC plygu: 7-echel CNC trachywiredd plygu cyfateb 3D cerbyd llwybro modelau.

4. Triniaeth Arwyneb

• Systemau brêc a thanwydd: Zn -platio aloi Ni (8–15 μm, ~12–15% Ni) gyda goddefiad trifalent a gorchudd E- dewisol (15–25 μm), yn darparu hyd at 720–1000h ymwrthedd chwistrellu halen ar gyfer llinellau hylif pwysedd uchel.
• Systemau atal dros dro: Zn{0}}Haen sylfaen Ni wedi'i chyfuno â haenau crôm caled (5-20 μm) neu PVD, gan wella caledwch wyneb, ymwrthedd traul, a pherfformiad blinder dirgryniad.
• Systemau oeri ac EV: goddefgarwch dur di-staen + cotio ffosffad (1-3 g / m²) + cotio E- (20-30 μm) ar gyfer sefydlogrwydd cemegol, cydnawsedd oerydd, a rheolaeth glendid uchel.
• Systemau wedi'u haddasu: math cotio, trwch, a chyfuniadau-haenau aml-haen wedi'u teilwra i ofynion OEM, wedi'u dilysu gan chwistrell halen, beicio thermol, a safonau profi adlyniad.

Ein Tystysgrif





IATF 16949:2016

ISO 9001:2015

Tystysgrif System Rheoli Amgylcheddol



Cynhyrchion cysylltiedig



Tiwbiau gwacáu hirgrwn di-staen

Tiwb Capilari Dur Di-staen

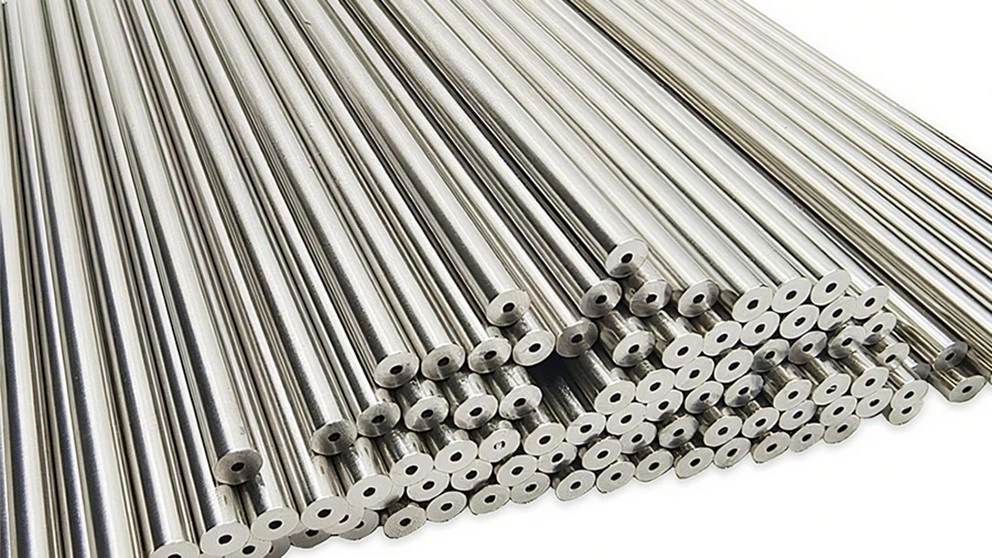

Tiwb di-staen di-dor wedi'i dynnu'n oer

FAQ





01. Pa safonau y mae eich tiwbiau modurol yn cydymffurfio â nhw?

Rydym yn cynhyrchu yn unol â safonau modurol a diwydiannol sy'n ofynnol yn gyffredin fel ASTM, EN, DIN, a JIS.

02. Allwch chi gynhyrchu tiwbiau yn ôl lluniadau OEM?

Oes. Cefnogwn yn llawnlluniadu-gweithgynhyrchu seiliedig, gan gynnwys OD/ID wedi'i addasu, trwch wal, radiws plygu, a{0}}ffurfio gorffen.

03. Pa wybodaeth sydd ei hangen ar gyfer dyfynbris?

Rhowch radd deunydd, safon, OD, trwch wal, hyd, maint, cymhwysiad, gofyniad arwyneb, gwlad gyrchfan neu borthladd, a lluniad os yw ar gael.

04. Beth yw eich gallu i blygu a ffurfio?

Rydym yn cynnig y gwasanaethau canlynol: Plygu tiwb CNC aml-radiws; Ffurfio radiws tynn ar gyfer pecynnu injan; Ffurfio diwedd tiwb (fflamio, lleihau, a ffurfio gleiniau).

Mae sefydlogrwydd dimensiwn yn cael ei reoli'n llym i atal anffurfiad yn ystod y cynulliad.

05. Beth yw eich gallu goddefgarwch dimensiwn?

Goddefiannau nodweddiadol y gellir eu cyflawni:

Diamedr Allanol / Mewnol: ± 0.05-0.3 mm (yn dibynnu ar y broses)
Sythrwydd: Llai na neu'n hafal i 0.5 mm/m
Cywirdeb Plygu: ±0.2-0.5 mm

06. Pa raddau dur di-staen sydd ar gael ar gyfer cymwysiadau modurol?

Mae graddau cyffredin yn cynnwys 304, 304L, 316L, 321, 409L, 439 a 441. Gellir trafod graddau eraill yn ôl cais a'r amgylchedd gwaith.
